ترموستات جداری 90 درجه

ترموستات آنالوگ جداری یا ترموستات جداری آنالوگ ، یکی از پرکاربردترین تجهیزات کنترلی برای تنظیم دمای سیستم‌های گرمایشی مثل بویلرها، دیگ‌ها، منابع دوجداره، و حتی رادیاتورها هست که به صورت مستقیم روی سطح لوله یا مخزن نصب می‌شه. این نوع ترموستات‌ها به دلیل سادگی، دقت نسبی، قیمت مناسب و عدم نیاز به برق بسیار محبوب هستن.

نحوه نصب سنسور به‌ صورت جداری روی لوله یا منبع بسته می‌شه. سنسور حرارتی‌اش به‌صورت فنری یا پایه‌دار به جداره می‌چسبه.

بست‌های فلزی: از جنس گالوانیزه برای مقاومت در برابر خوردگی می باشد.

سطح تماس ترموستات صاف و هموار است تا انتقال دما دقیق باشد.

عملکرد گرمایشی:

ترموستات دمای محیط را حس می‌کند. اگر دما از نقطه تنظیم (Setpoint) پایین‌تر برود، خروجی ترموستات فعال می‌شود (مثلاً رله وصل می‌شود) تا تجهیز گرمایشی روشن شود. وقتی دما به نقطه تنظیم رسید یا کمی بالاتر رفت، خروجی غیرفعال می‌شود (رله قطع می‌شود) تا گرمایش خاموش شود. (کنترل on/Off  ساده).

هیسترزیس (Hysteresis):

این ترموستات‌ها دارای  یک هیسترزیس تنظیم‌شده داخلی هستند.

هیسترزیس اختلاف دمایی است که ترموستات برای خاموش کردن (بالاتر از Setpoint) و روشن کردن مجدد (پایین‌تر از Setpoint) دستگاه استفاده می‌کند تا از روشن و خاموش شدن مکرر (Short Cycling) دستگاه جلوگیری کند.

مشخصات

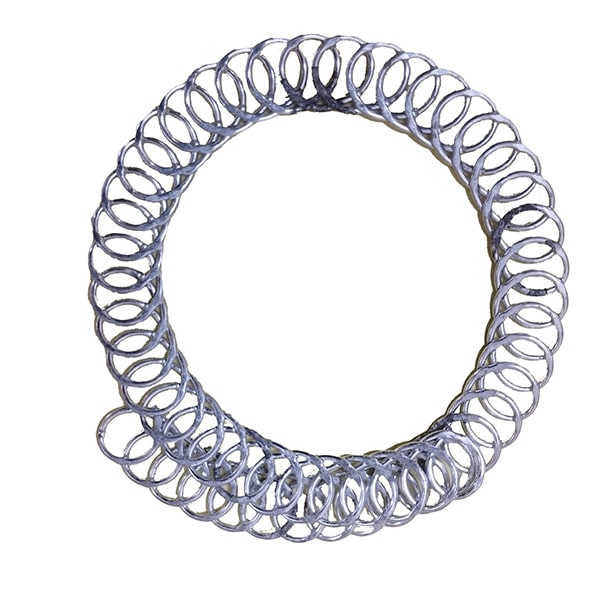

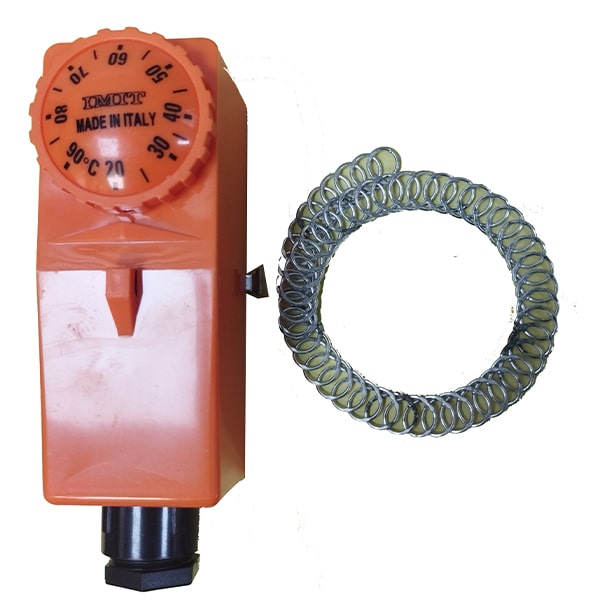

این دستگاه کاملاً مکانیکی میباشد و مستقل عمل می‌کند. نیازی به تغذیه ندارد.ترموستات جداری با فنر فشاری یا کمربند فلزی به جداره لوله متصل می‌شود.

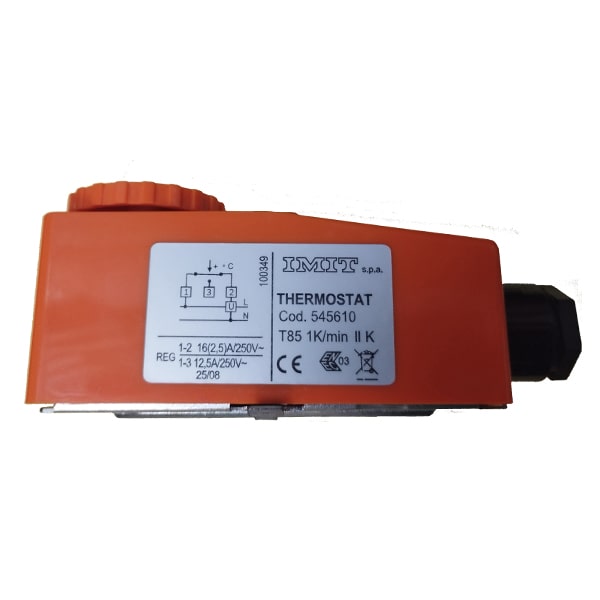

این محصول دارای یک خروجی بصورت نرمال باز با تحمل جریانی 12.5 آمپر و تیغه نرمالی بسته با تحمل جریانی 16 آمپر میباشد.

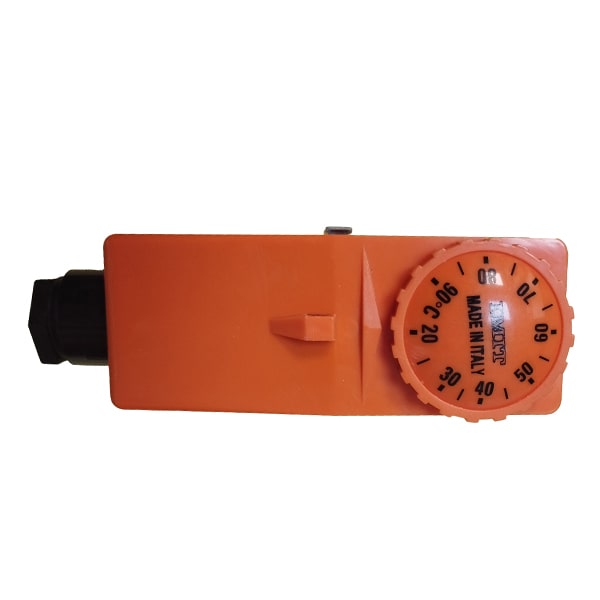

محصول  فوق دارای یک ولوم آنالوگ میباشد که دمای عملکرد آن از 20 تا 90 درجه قابلیت تنظیم دارد.

موارد استفاده ترموستات جداری:

منابع کویلی یا دوجداره آب گرم.
دیگ آب‌گرم یا شوفاژخانه‌ها.
سیستم‌های گرمایش از کف (برای کنترل دمای آب رفت).
پمپ‌های سیرکولاتور (فعال‌سازی پمپ هنگام دمای خاص).
رادیاتورهای صنعتی و مبدل‌های حرارتی.
